HFSS入门-T形波导的内场分析

学习内容：

• 新建 \(HFSS\) 工程设计
• 创建 \(T\) 型波导模型
  • 创建几何模型
  • 分配边界条件以及激励
• 求解设置和扫频设置
  • 求解频率：\(10GHz\)
  • 扫频设置：\(8\sim10GHz\)，插值扫频
• 查看分析结果
  • \(S\) 参数扫频结果
  • 电场分布图
  • 动态演示电场分布

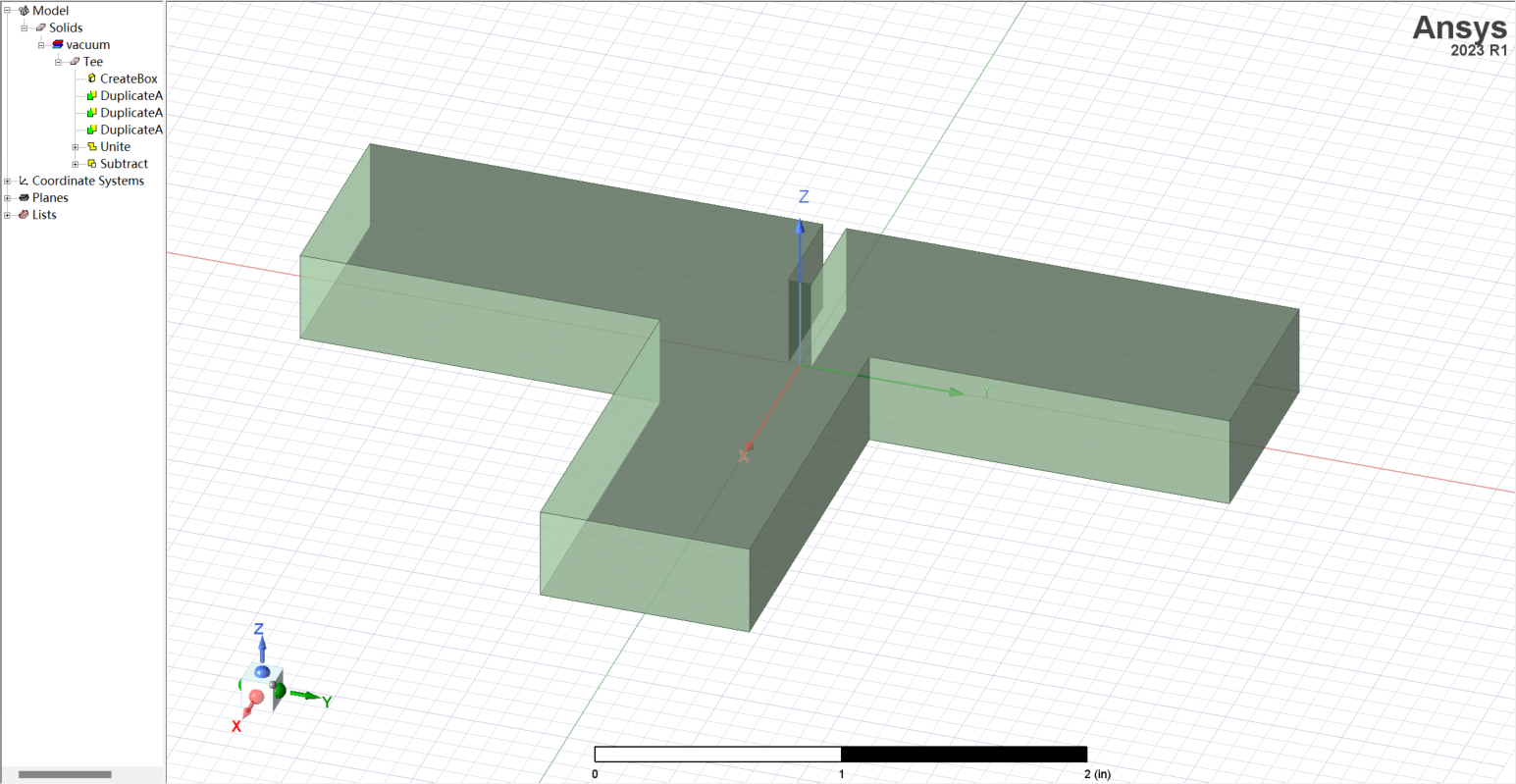

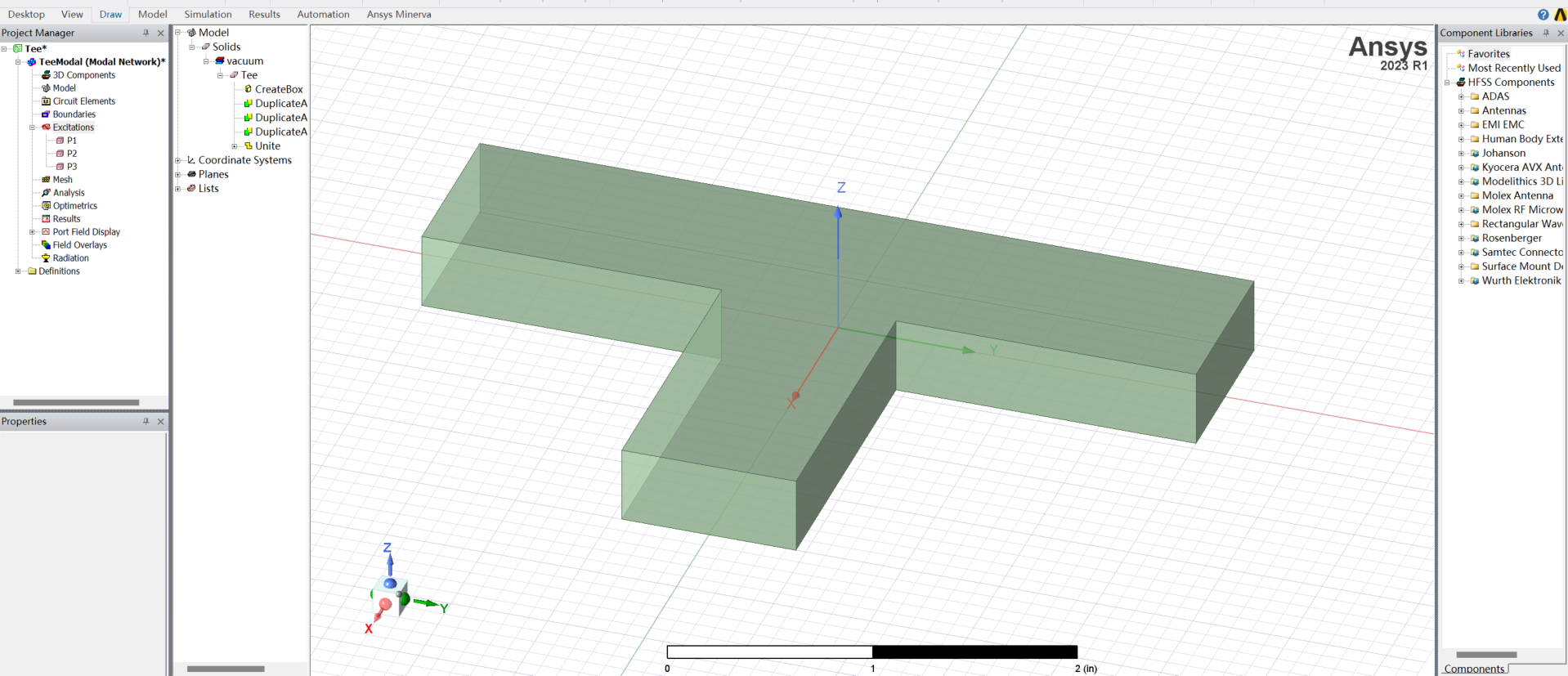

创建几何模型

\[ \Downarrow \] \[ \Downarrow \]

激励

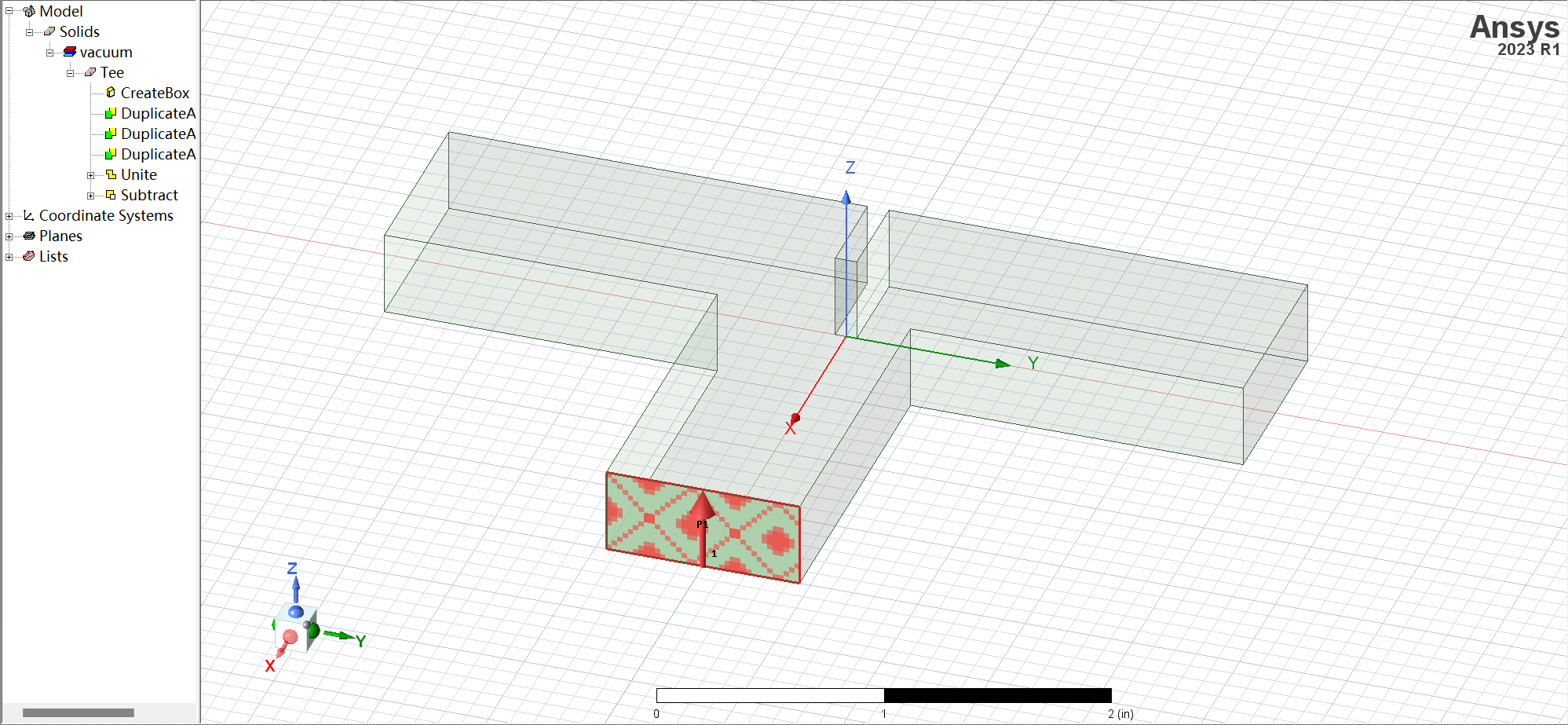

绘制激励后可以通过旋转复制物体的方式，将激励一起复制到对象的表面。

求解和扫频设置

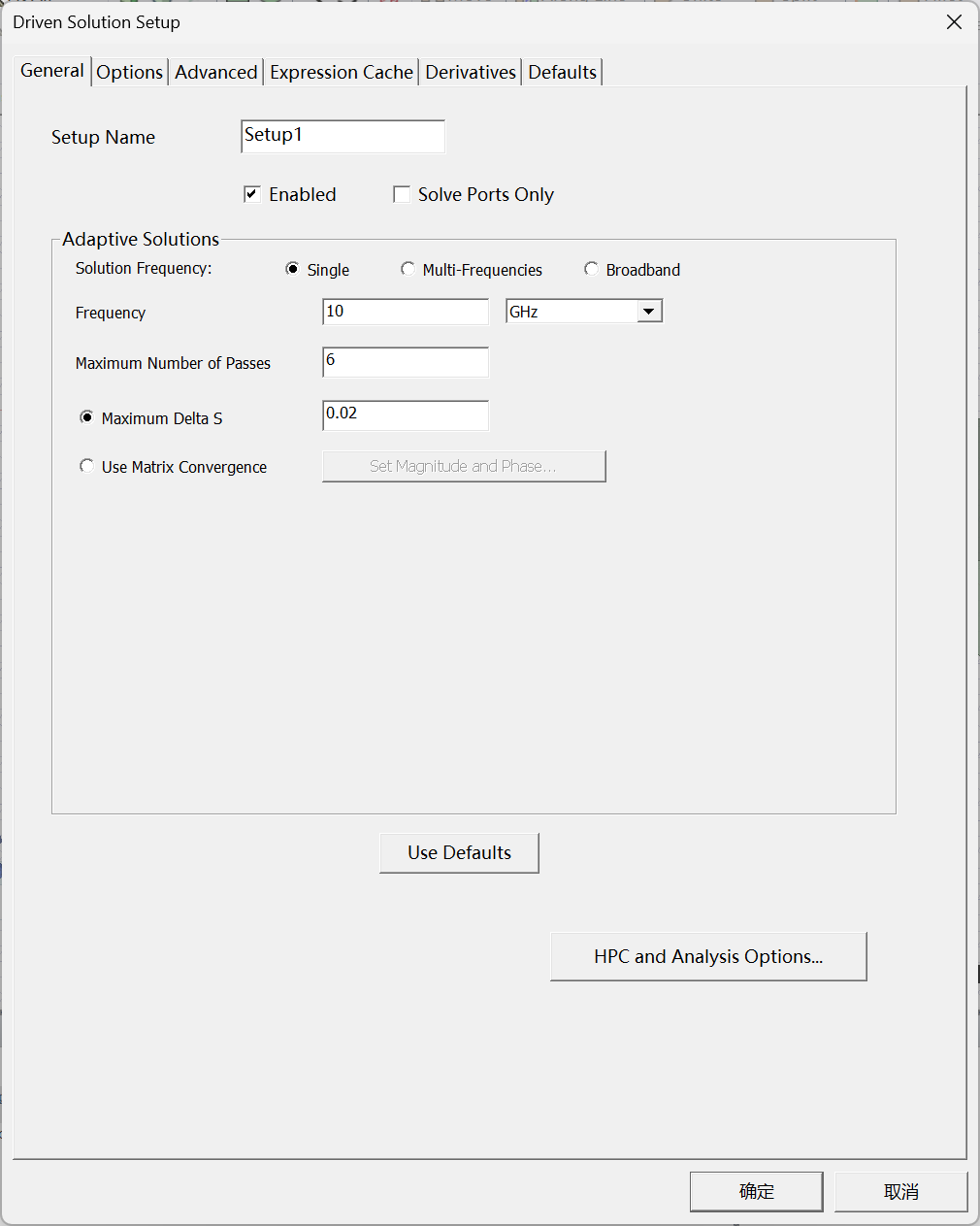

求解条件

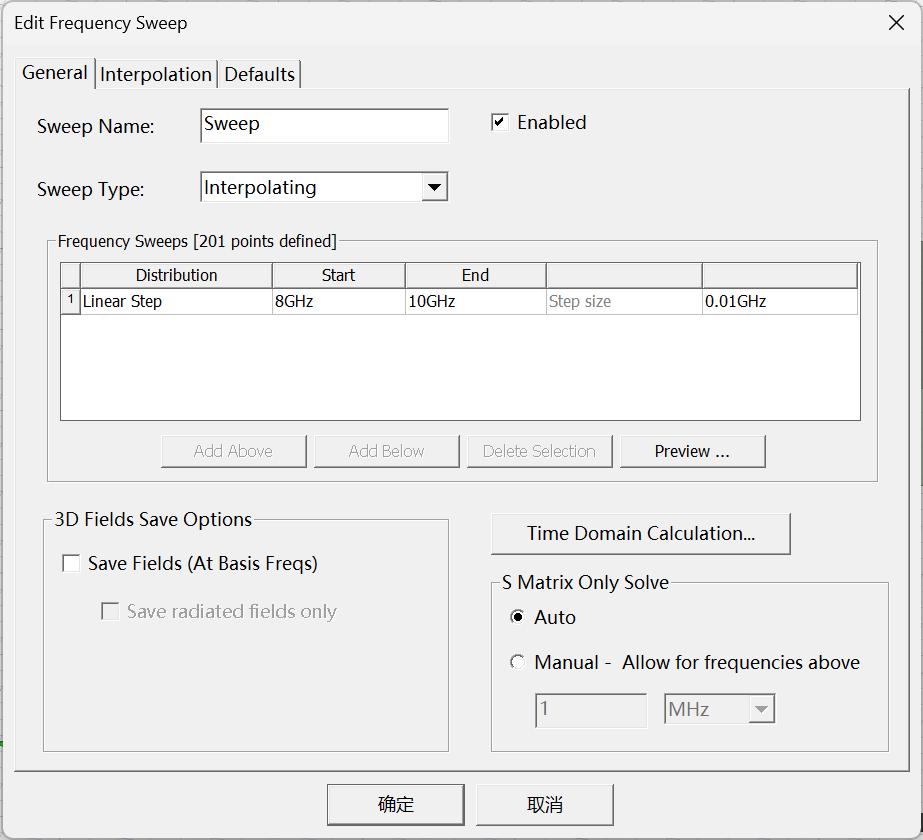

扫频范围

查看分析结果

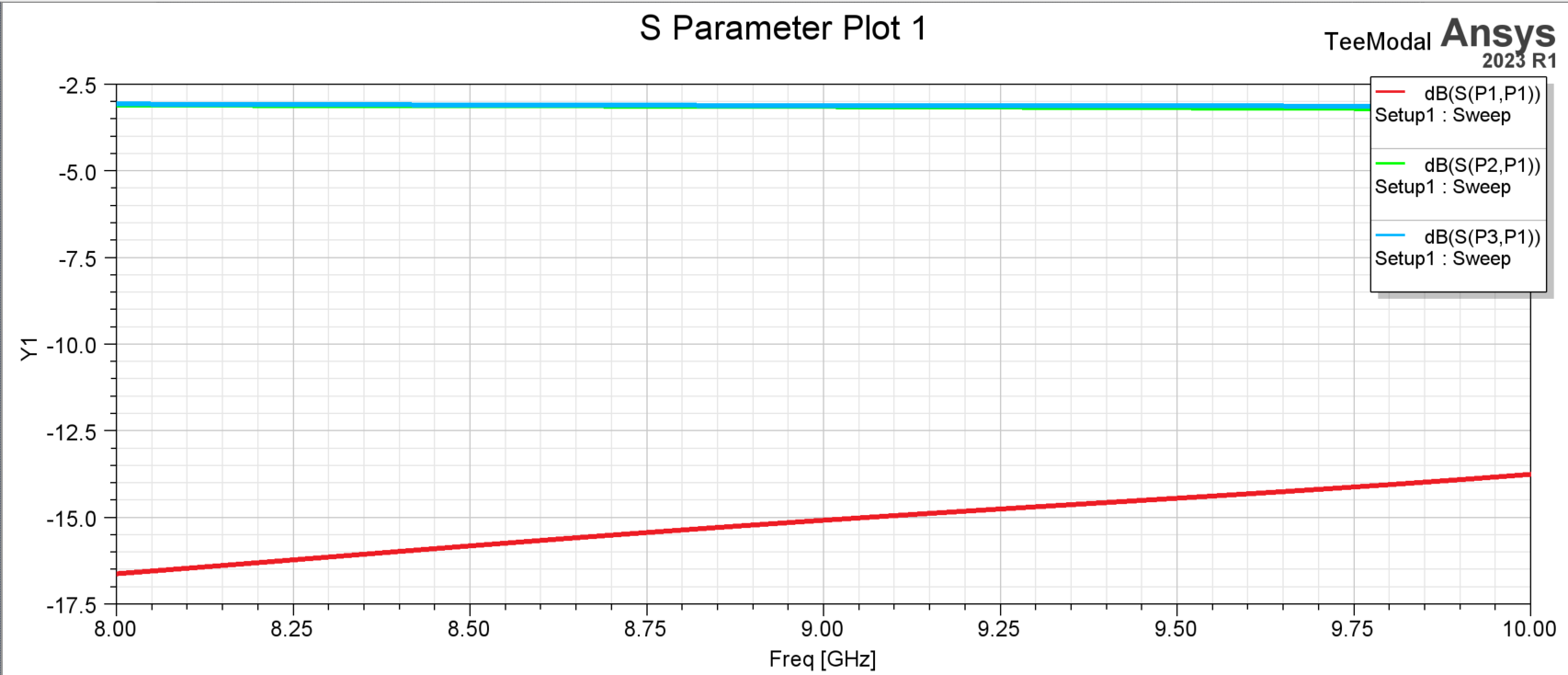

• \(S\) 参数扫频结果：

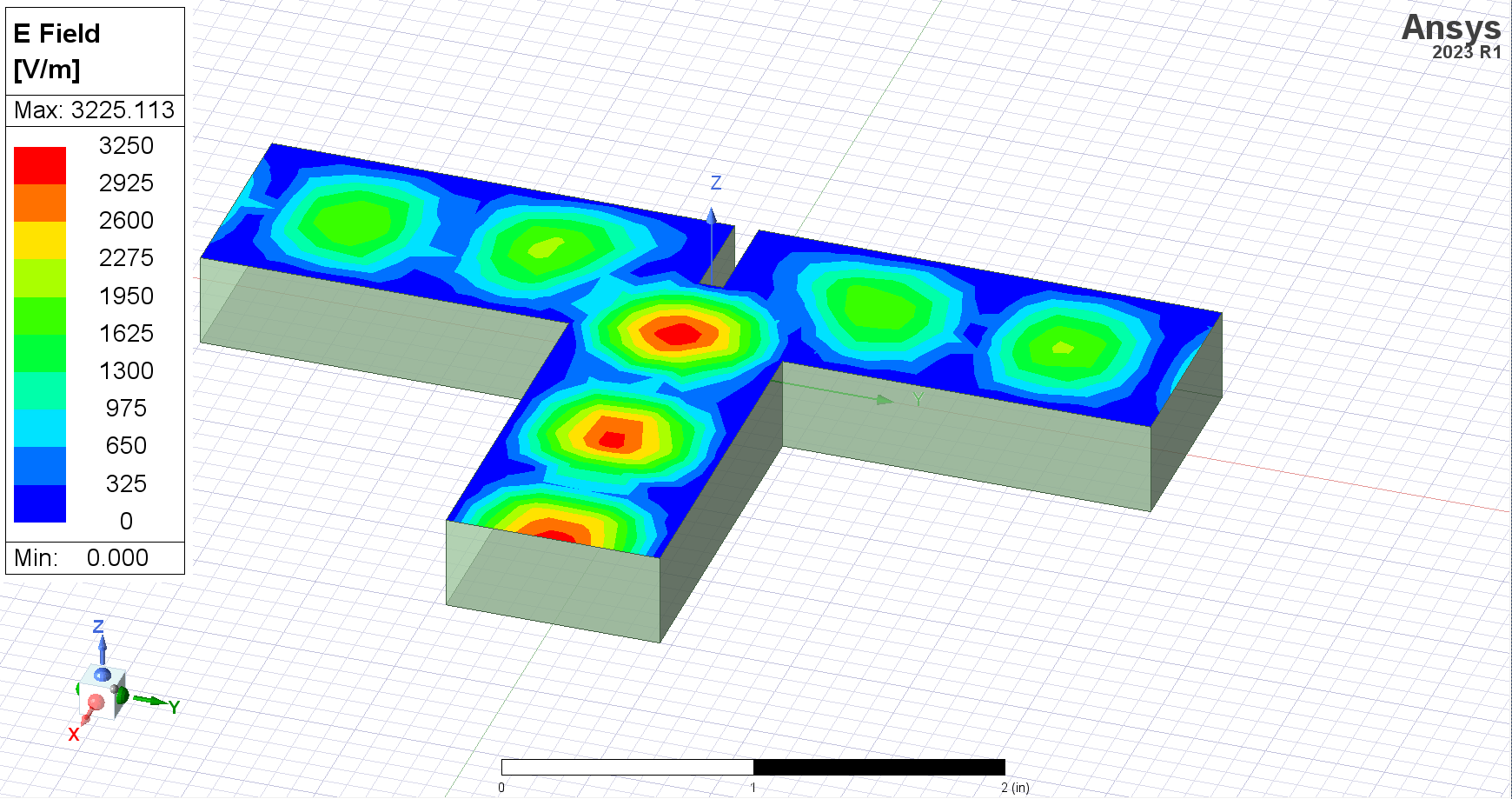

• 电场分布图：

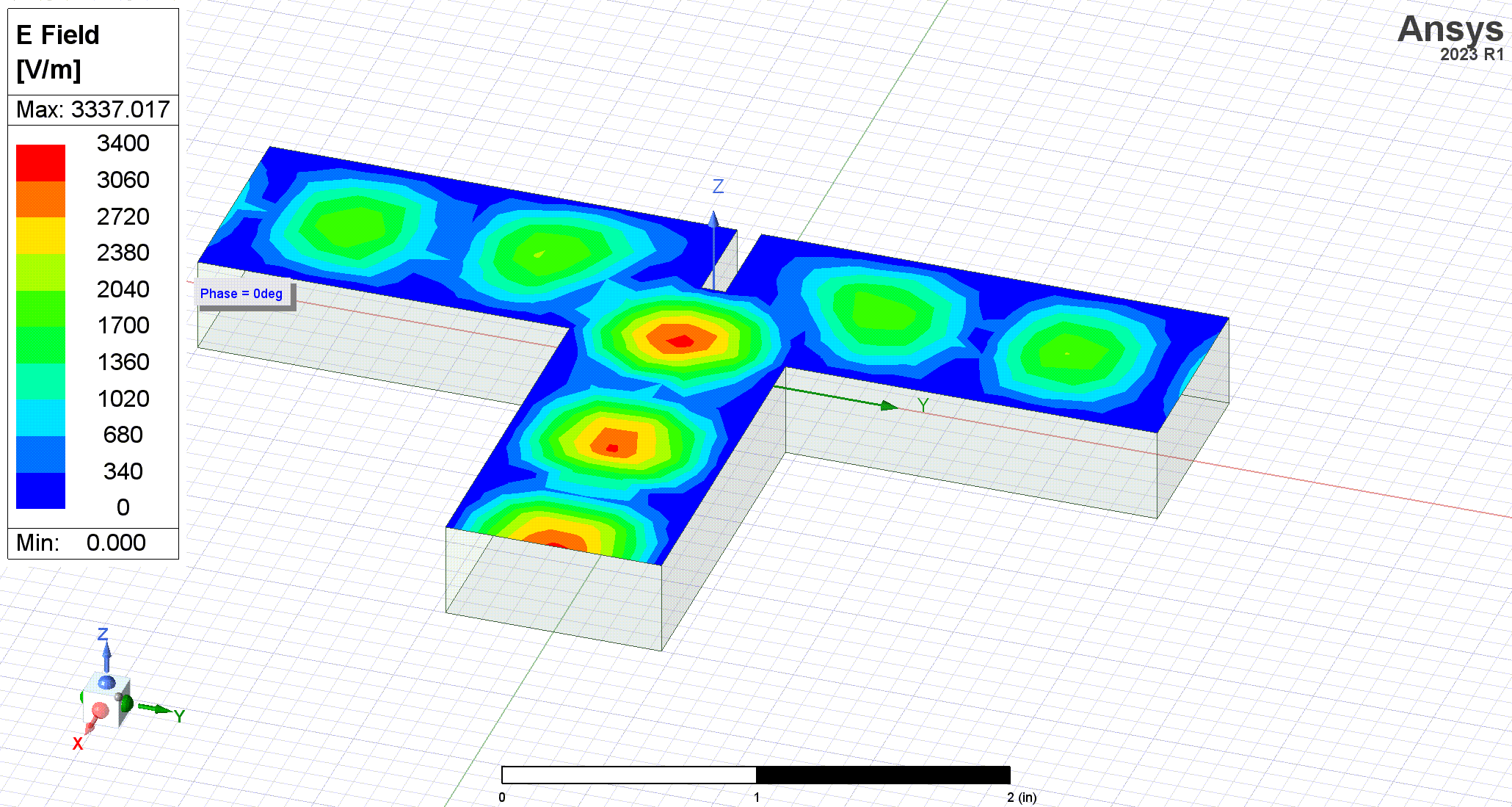

• 动态演示电场分布：
