HFSS入门-波导优化设计

Posted on Edited on In Word count in article: 260 Reading time ≈ 1 mins.
一天至少搞一节吧。。。 and 我是小丑，好像是2023年11月13日交差。。。嘿嘿嘿

学习内容

  • 定义输出变量 \(Power31、Power21、Power11\)，分别表示 \(Port\;3\;2\;1\) 的输出功率。
    • \(Power11 = mag(S(P1, P1))*mag(S(P1, P1))\)
    • \(Power21=mag(S(P2, P1))*mag(S(P2, P1))\)
    • \(Power31=mag(S(P3, P1))*mag(S(P3,P1))\)
  • 参数扫描分析。
    • 分析 \(10GHz\) 时端口输出功率随隔片位置的变化曲线。
  • 优化设计，找出隔片位置使得 \(10GHz\) 时 \(Port\;3\) 的输出功率时 \(Port \;2\) 功率的两倍。
    • 目标函数：\(Power31-2Power21=0\)

定义变量

Optimetrics -> Add -> Parametric

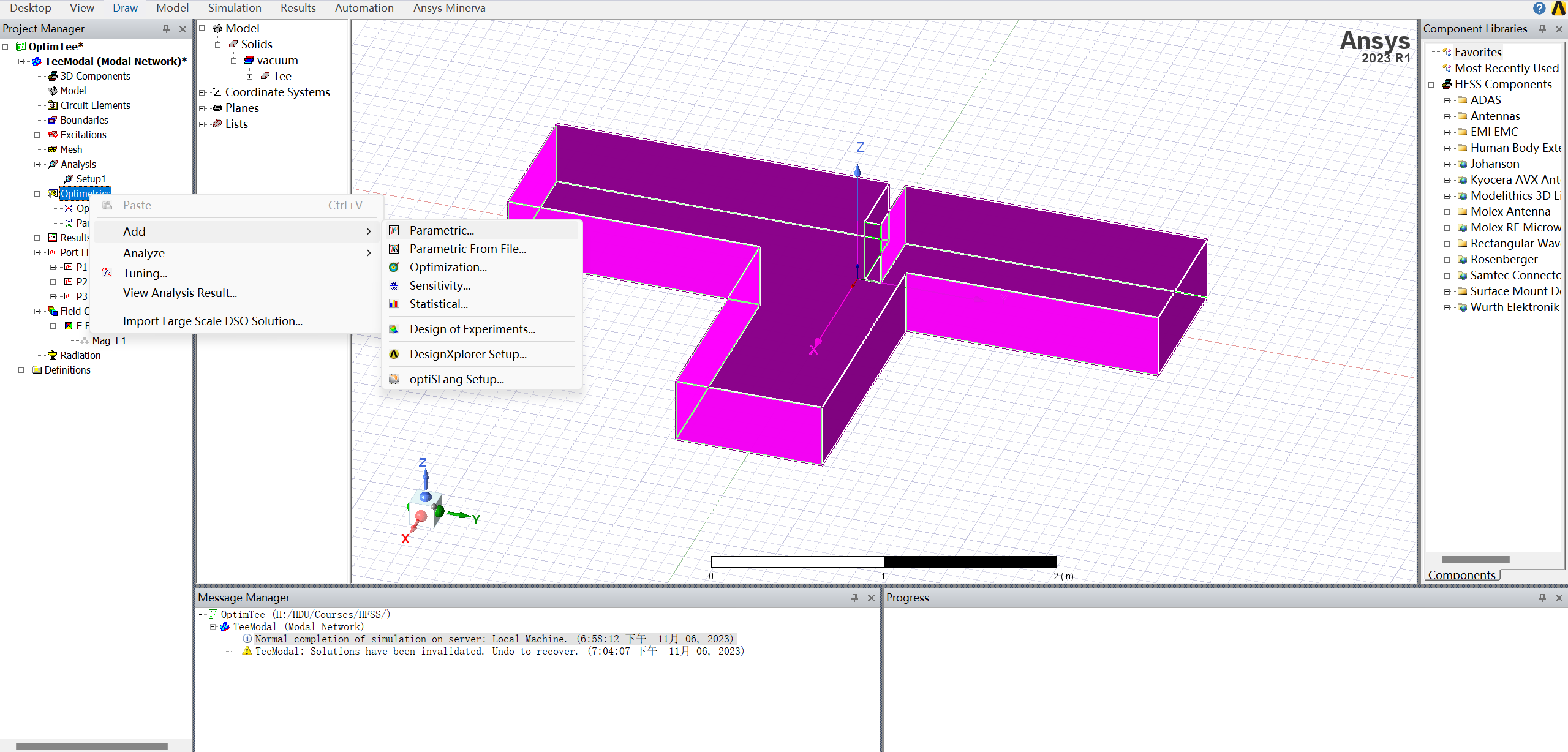

扫描变量声明

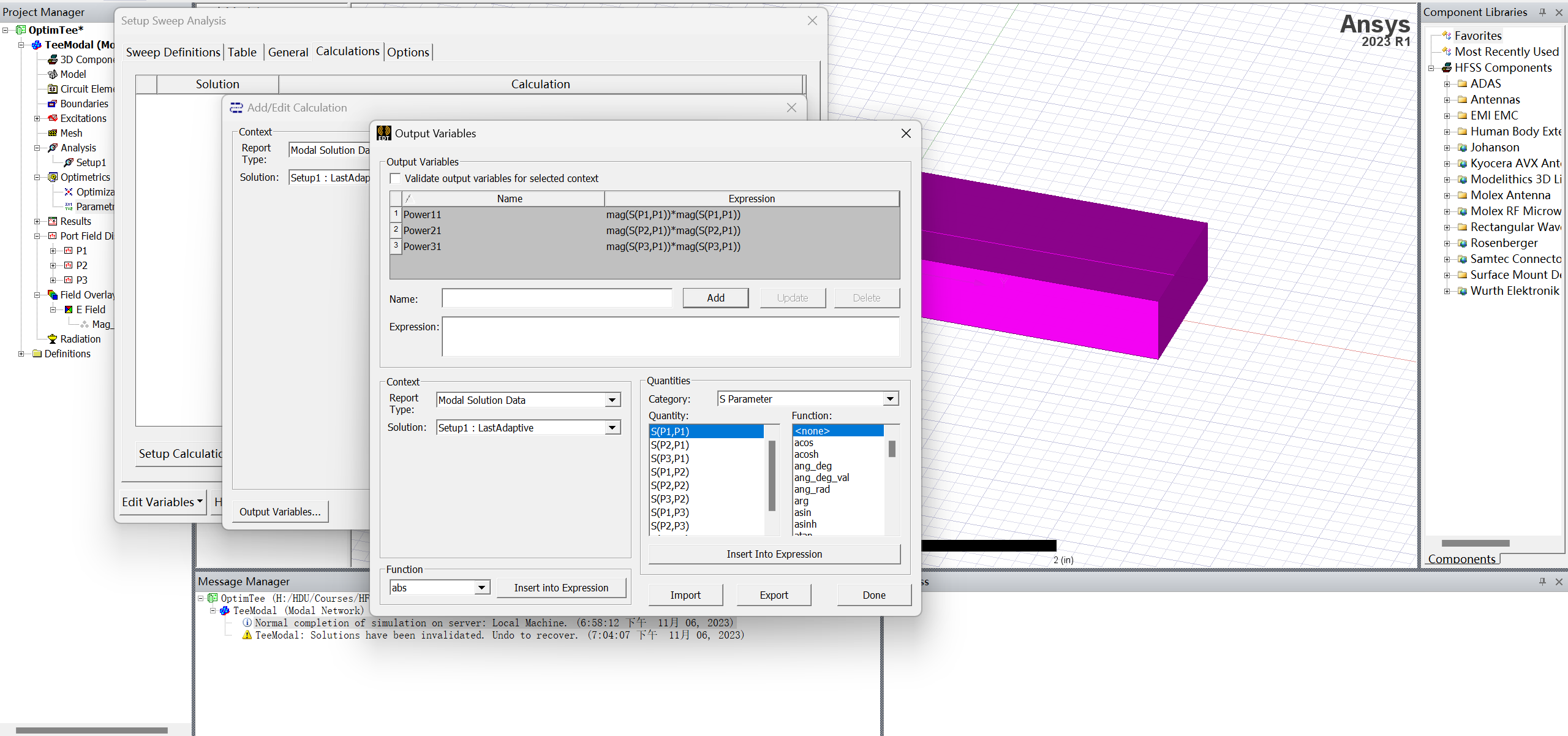

输出变量声明

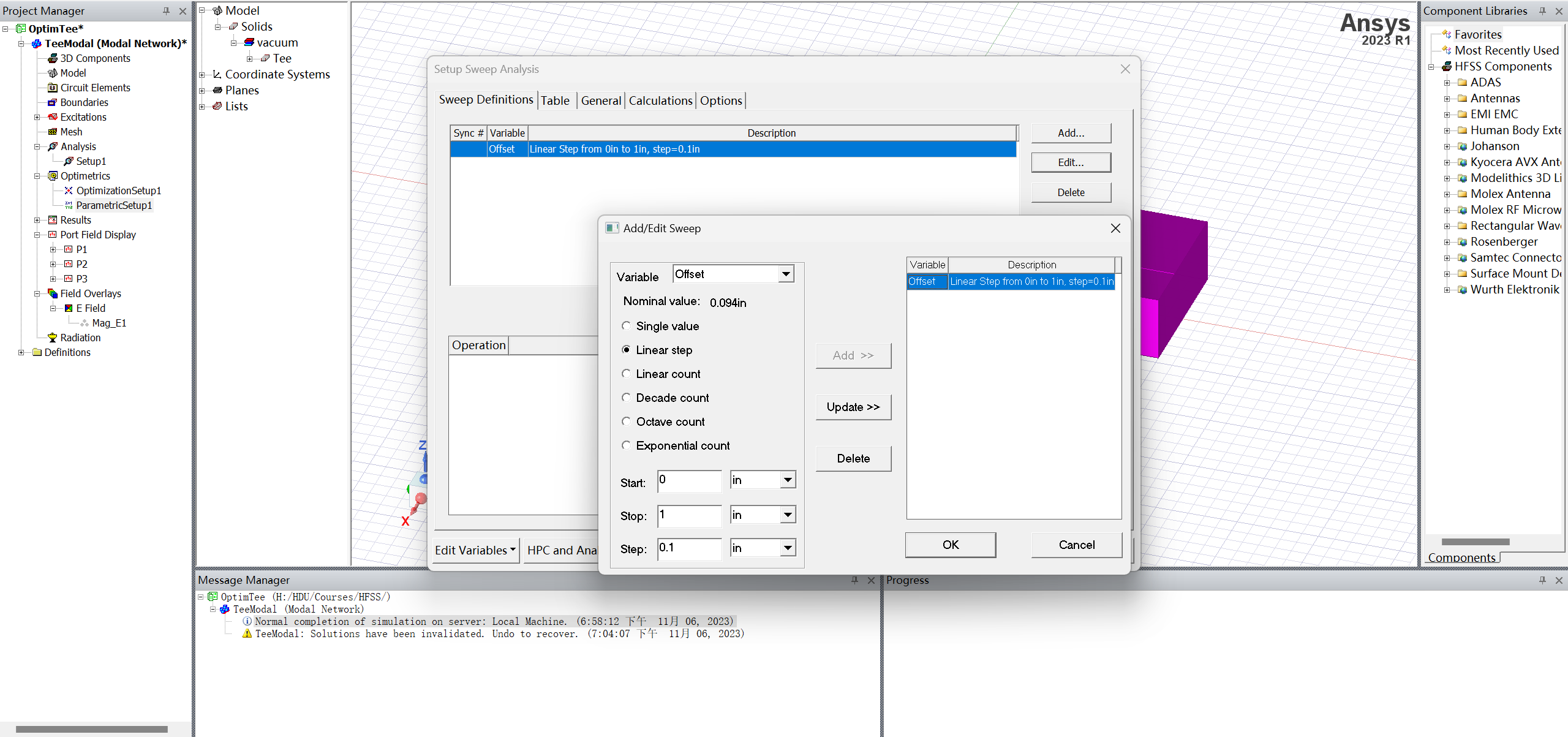

扫描变量内容

参数扫描分析

在 \(Offset\) 变量条件下分析即可

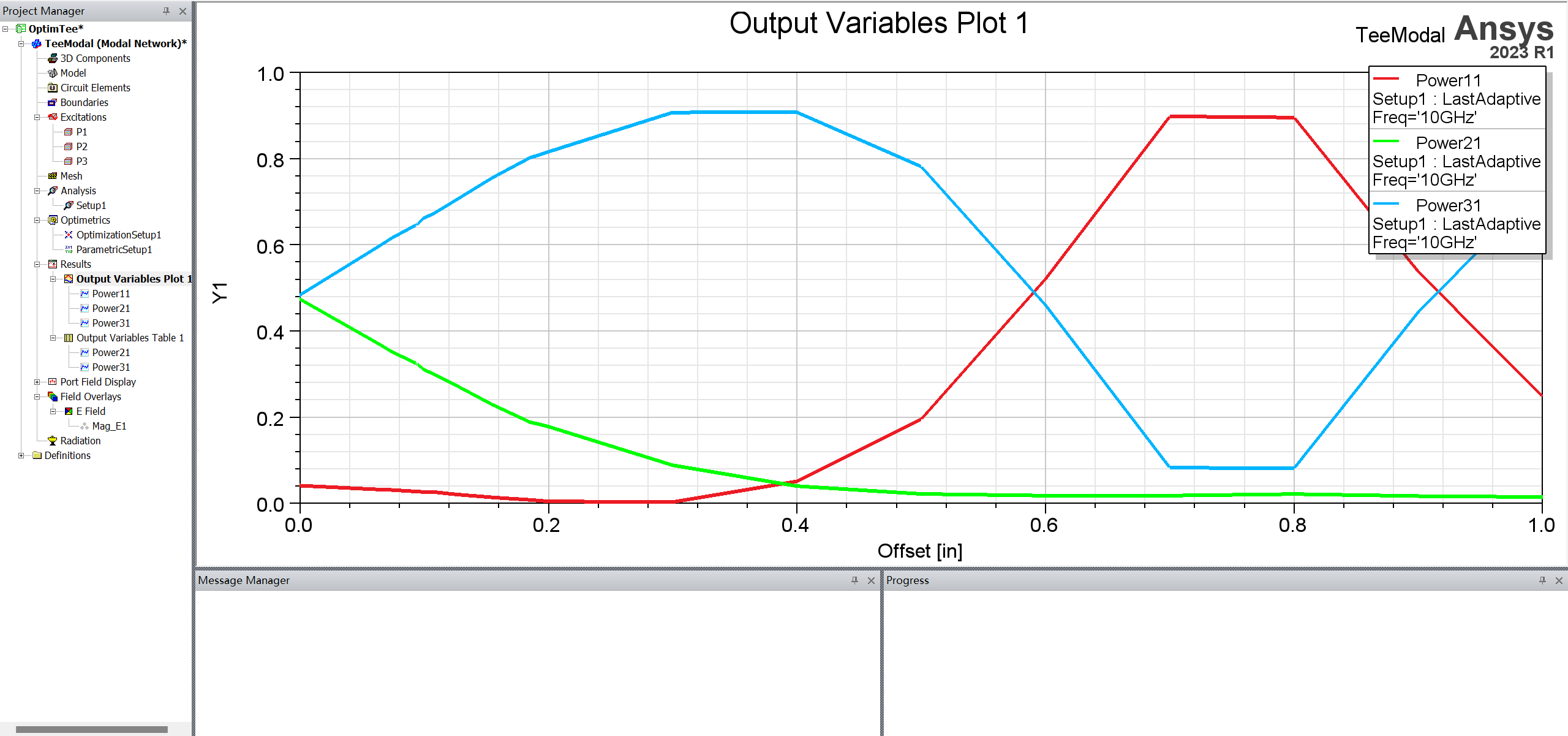

变量结果输出

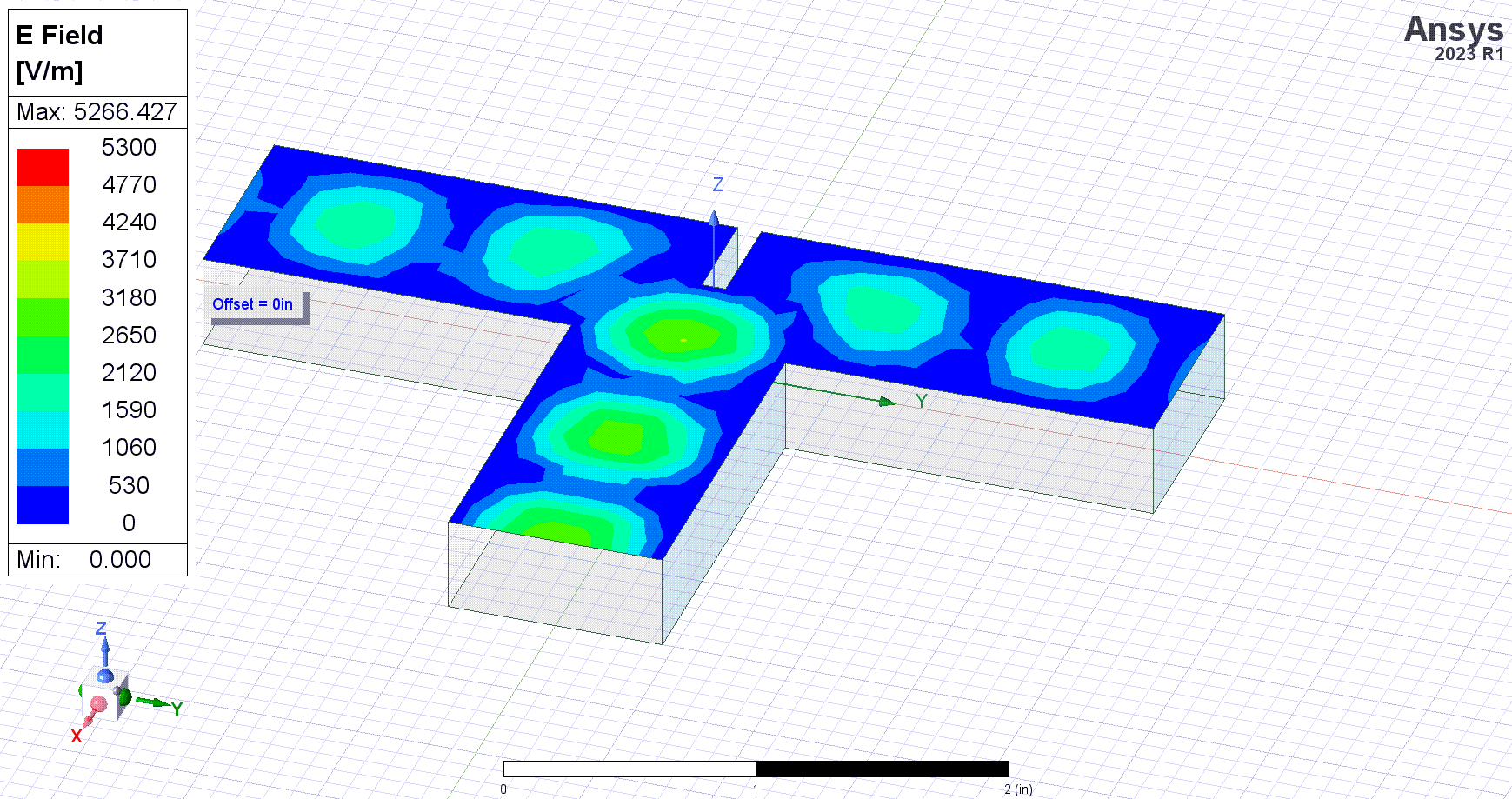

随Offset的变化图

优化设计

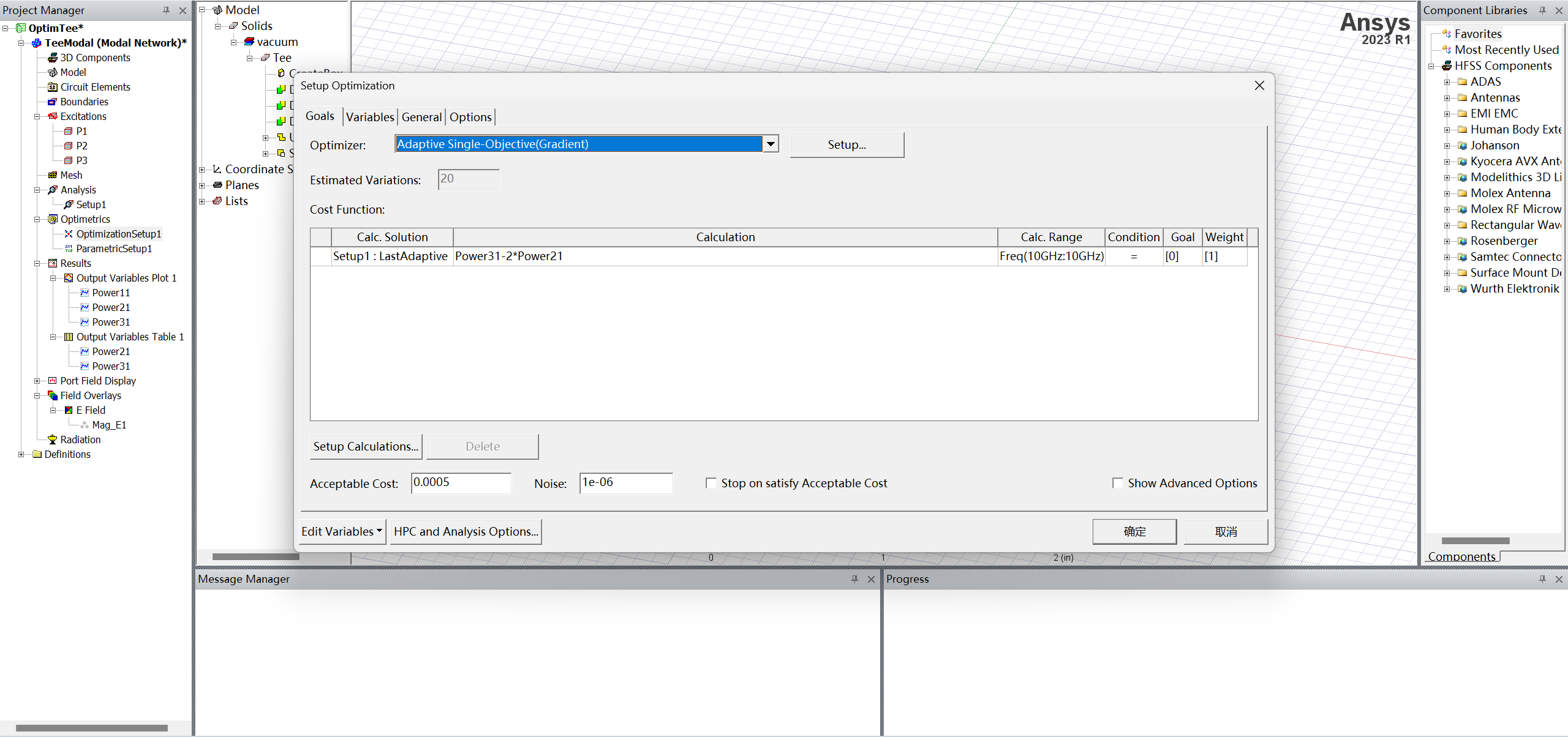

优化函数设计

设置完优化函数后，在优化函数选项下分析即可

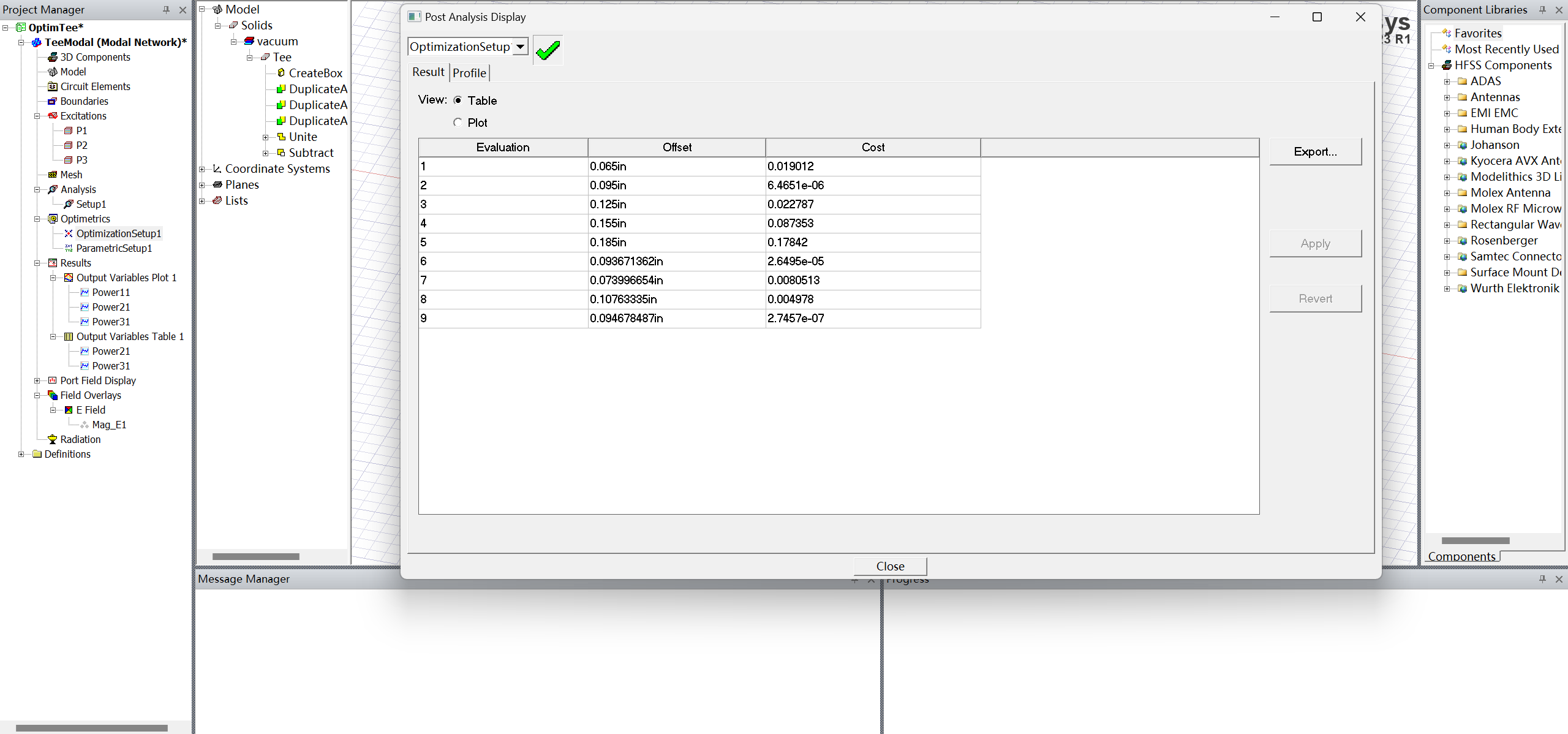

优化结果列表

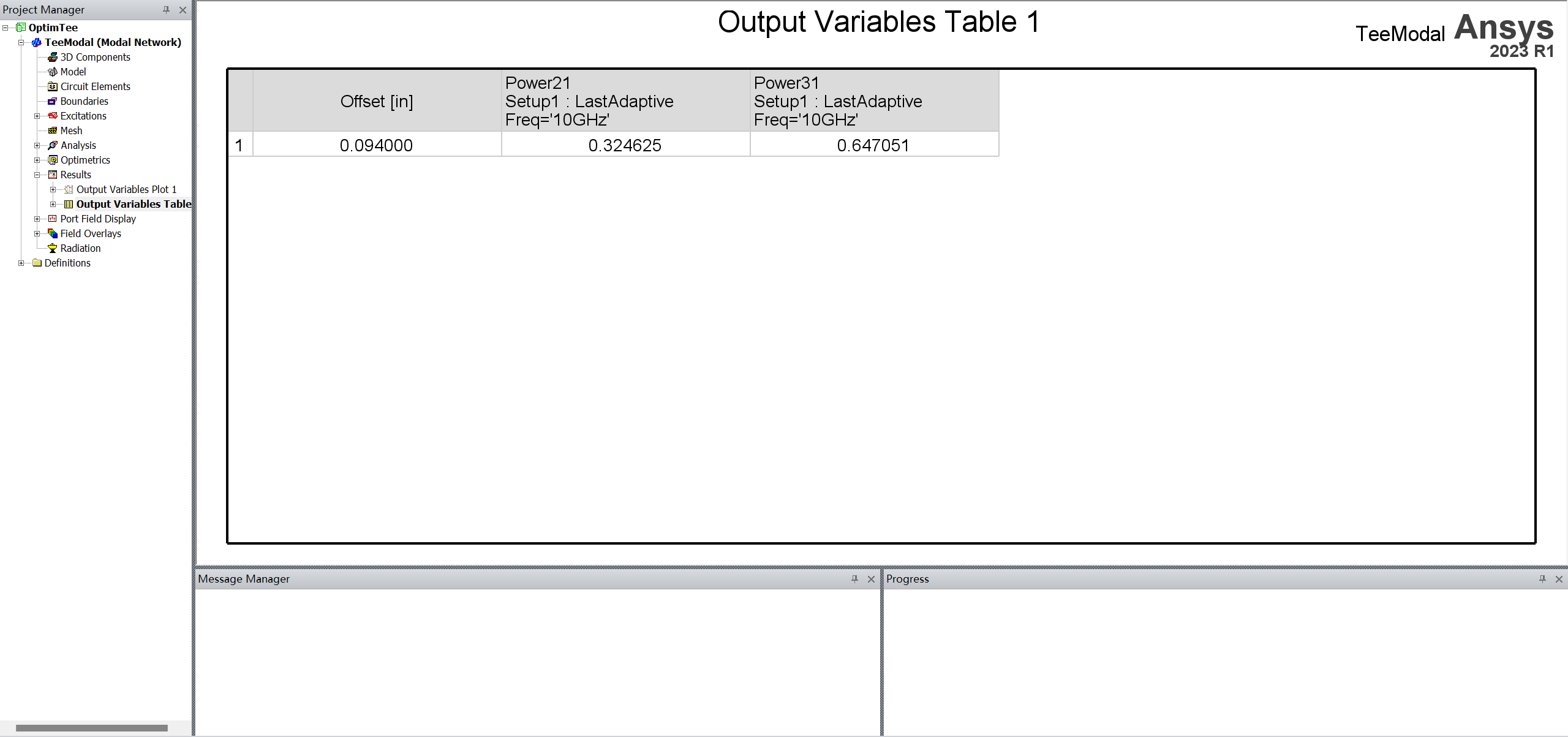

最终结果

最终结果

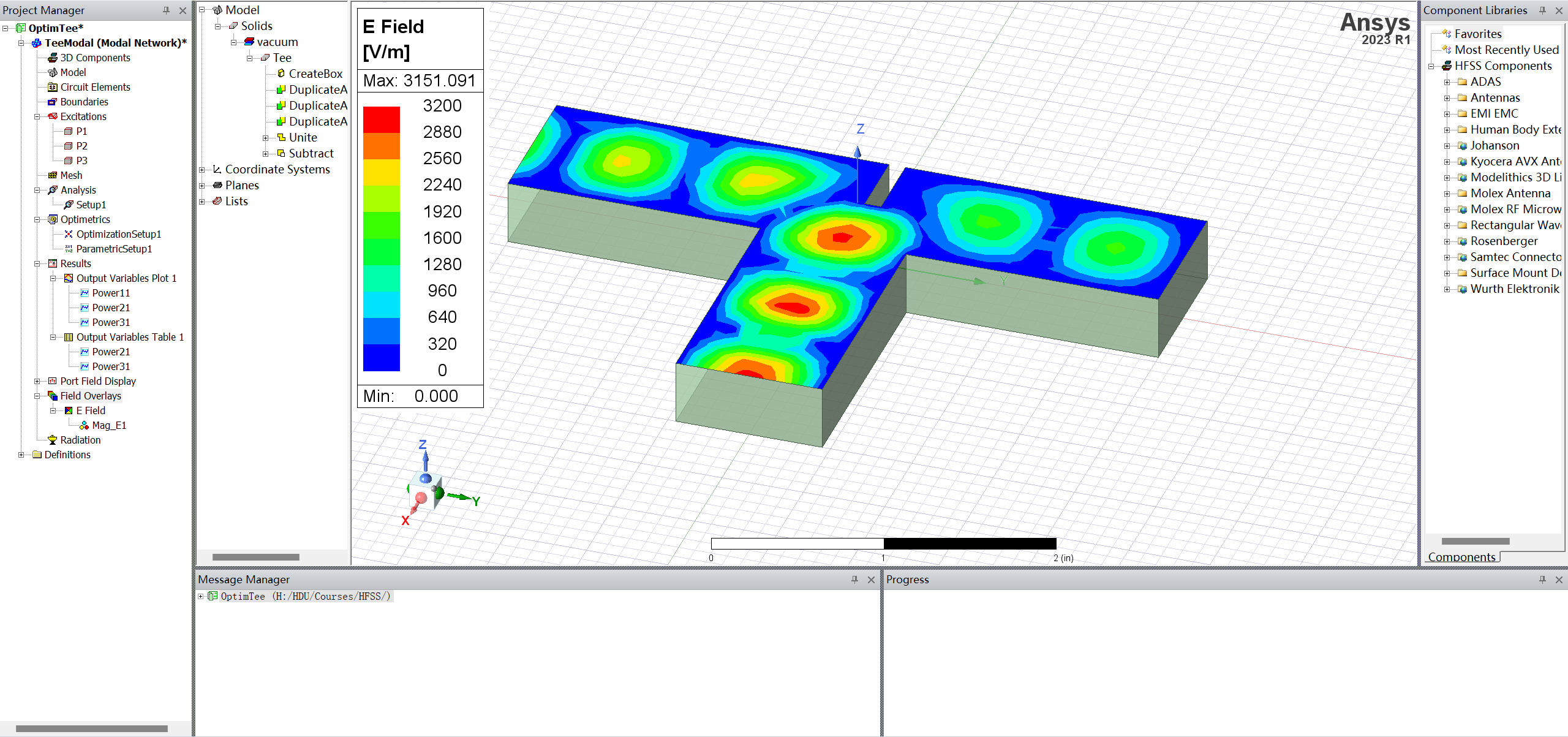

最终表面磁场分布
